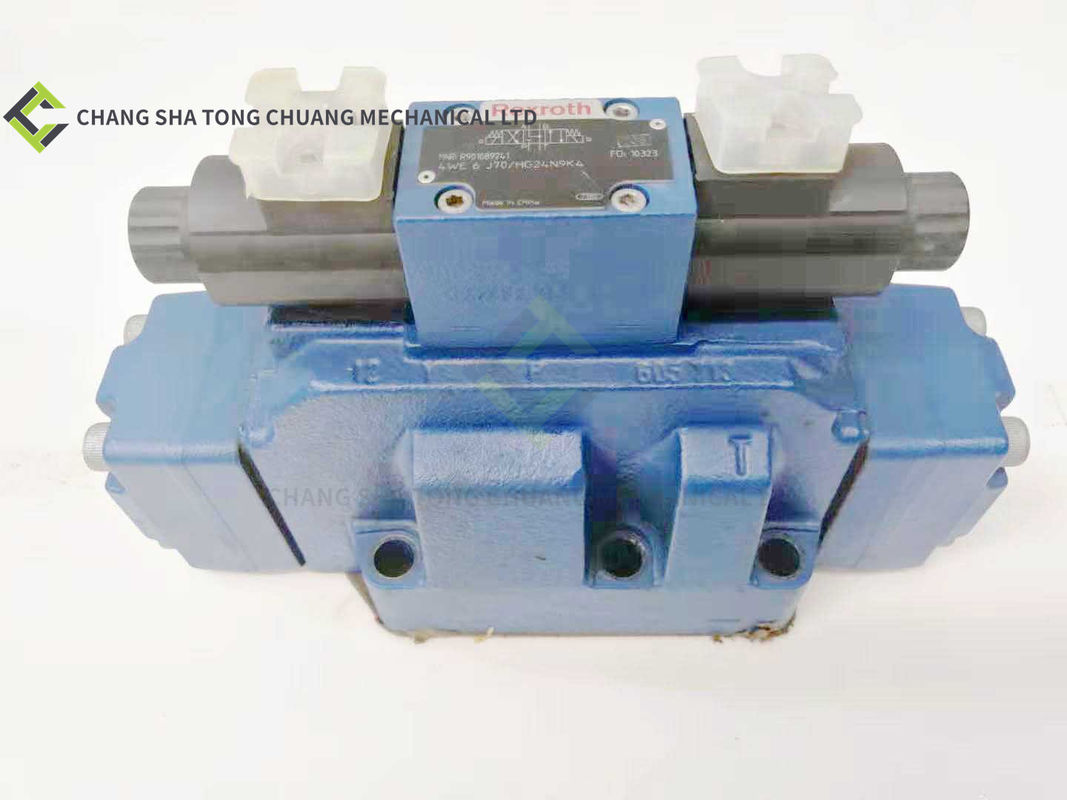

Conception et structure

Corps de soupape: Construit à partir de matériaux alliés de haute qualité et durables, le corps de la vanne est conçu pour résister à des conditions de haute pression et de haute contrainte.Il fournit un cadre robuste et stable pour le fonctionnement de la vanne dans le système hydraulique du camion de pompe à béton, qui fonctionne souvent sous des pressions extrêmes et dans des environnements difficiles.

Système d'actionnement électro-hydraulique: composé d'une bobine électromagnétique de haute performance et d'un mécanisme pilote hydraulique sophistiqué, conçu pour une réponse rapide et une fiabilité élevée,générant une forte force magnétique lorsqu'il est alimentéLe mécanisme pilote hydraulique utilise une pression hydraulique pour contrôler avec précision le mouvement de la bobine principale, assurant un fonctionnement en douceur et précis.

Assemblage de scellement: équipé d'un système d'étanchéité avancé utilisant des matériaux d'étanchéité de première qualité.Ces joints sont capables d'empêcher efficacement les fuites d'huile hydraulique même dans des conditions de fonctionnement à haute pression et à haute fréquenceIls présentent une excellente résistance à l'usure, à la corrosion chimique de l'huile hydraulique et au vieillissement, assurant ainsi la performance et l'efficacité à long terme de la vanne.

Principe de fonctionnement

Contrôle électromagnétique: Lorsqu'un signal électrique est appliqué à la bobine électromagnétique, il génère un champ magnétique qui attire l'armature.permettant à l'huile hydraulique de s'écouler dans la chambre pilote de la soupape principale.

Action hydrauliqueLa différence de pression créée dans la chambre pilote par l'huile hydraulique entraîne alors le mouvement de la bobine principale.la position de la bobine peut être réglée avec précisionCeci, à son tour, contrôle la direction et la vitesse de débit du fluide hydraulique dans le circuit principal.

Contrôle du débit: La conception spécifique de la bobine de la soupape H-4WEH25E6X/6HG24N9K permet un contrôle précis du débit du fluide hydraulique.les différents ports du corps de la vanne sont connectés ou déconnectés, permettant au fluide hydraulique de circuler dans différentes directions et à des vitesses différentes.Ce contrôle précis est essentiel pour le bon fonctionnement des différents composants hydrauliques dans le camion de pompe à béton.

Caractéristiques de performance

Capacité à haute pression: Le H-4WEH25E6X/6HG24N9K est conçu pour gérer les pressions hydrauliques élevées rencontrées dans le fonctionnement des camions de pompes à béton.Il peut fonctionner de manière stable dans les conditions de haute pression exigeantes requises pour le pompage du béton, fournissant une transmission fiable de la puissance pour le système hydraulique.

Régulation précise des flux: Grâce à sa conception avancée et à sa haute précision de fabrication, cette vanne offre une excellente précision de contrôle du débit.qui est crucial pour le positionnement et le mouvement précis de la flèche et d'autres pièces clés.

Réaction rapide: Le mécanisme de commande électro-hydraulique confère à la vanne un temps de réponse rapide, permettant des changements rapides de la direction et du débit du fluide hydraulique.Cette réaction rapide est essentielle au fonctionnement efficace du camion de pompe à béton, ce qui lui permet de s'adapter rapidement aux différentes conditions de travail et aux commandes de l'opérateur.

Une grande fiabilité: La combinaison de matériaux de haute qualité, de conception avancée et de procédés de fabrication précis rend la soupape H-4WEH25E6X/6HG24N9K très fiable.Il peut fonctionner en continu et de manière stable dans des environnements de travail difficiles, réduisant les fréquences d'entretien et de remplacement et améliorant l'efficacité opérationnelle globale du camion de pompe à béton.
