Conception et structure

Corps de soupape

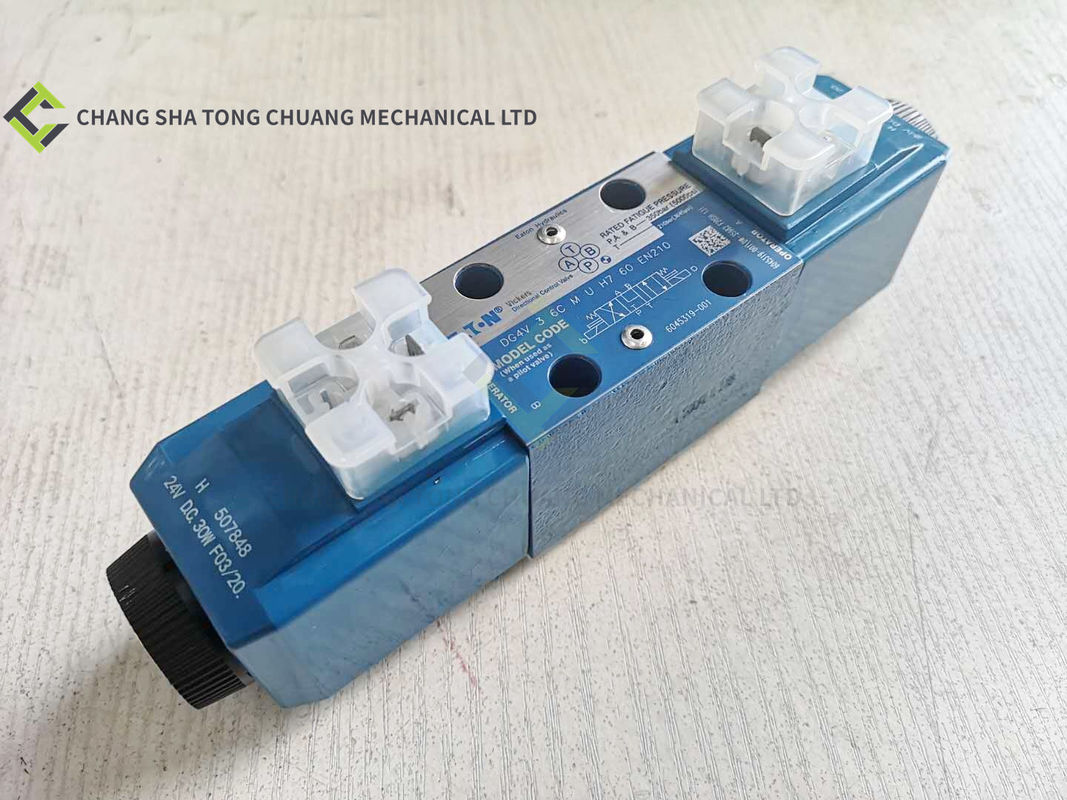

Le corps de soupape du DG4V36CMUH760 est fabriqué à partir de matériaux de haute qualité et durables, généralement un acier allié solide.permettant à la vanne de résister aux conditions de fonctionnement difficiles du système hydraulique d'une pompe à bétonLa conception robuste du corps de la vanne peut résister à des pressions élevées, des vibrations et des contraintes mécaniques générées pendant le fonctionnement du camion de pompage.

Actuateur électromagnétique

Équipée d'un actionneur électromagnétique de haute performance, cette vanne peut contrôler rapidement et avec précision le mouvement de la bobine de la vanne.L'actionneur est conçu pour fonctionner sur une entrée électrique spécifiqueIl a un temps de réponse rapide, permettant des changements rapides dans la direction du débit du fluide hydraulique.L'actionneur électromagnétique est également conçu pour la fiabilité, avec des caractéristiques telles qu'une bonne dissipation thermique et une protection contre les interférences électriques.

Système de scellement

Un système d'étanchéité sophistiqué est intégré à la vanne et des matériaux d'étanchéité de haute qualité, tels que des caoutchoucs synthétiques ou des polymères spécialisés, sont utilisés pour empêcher les fuites de liquide hydraulique.Ces joints sont résistants à l'usureLe système d'étanchéité assure que la vanne conserve son intégrité sous différentes conditions de pression,contribuer à l'efficacité globale du système hydraulique.

Principe de fonctionnement

Contrôle électromagnétique

Lorsqu'un courant électrique est appliqué à la bobine électromagnétique de la vanne, un champ magnétique est généré.Comme l'armure se déplace, il déplace la bobine de soupape à l'intérieur du corps de la soupape. En réglant le courant électrique (en l'allumant ou en l'éteignant ou en variant son intensité),la position de la bobine de soupape peut être réglée avec précision.

Caractéristiques du débit de type Y

Dans la configuration "Type Y", lorsque la vanne est en position neutre, les ports A et B sont connectés au port de réservoir T, tandis que le port de pression P est bloqué.Cela permet au liquide hydraulique de retourner dans le réservoir librement des ports A et B, qui est utile pour des fonctions telles que permettre à un cylindre hydraulique de flotter ou pour le déchargement du système.Il change la connexion des ports.Le port de pression P peut ensuite être connecté au port A ou au port B, permettant ainsi au flux de fluide hydraulique à haute pression de conduire les composants hydrauliques correspondants dans le camion de pompe à béton,comme les cylindres ou les moteurs.

Caractéristiques de performance

Comment gérer la pression

Le DG4V36CMUH760 est conçu pour gérer les pressions hydrauliques élevées couramment rencontrées dans les opérations de pompes à béton.s'assurer que le système hydraulique peut fournir la force nécessaire pour des tâches telles que le pompage du béton sur de longues distances ou des structures de grande hauteurCette résistance à haute pression est cruciale pour maintenir l'efficacité et la productivité du camion de pompage.

Contrôle précis du débit

Grâce à sa conception avancée et à sa fabrication précise, la vanne offre d'excellentes capacités de contrôle du débit.permettant un fonctionnement en douceur et contrôlé des composants hydrauliques de la pompe à bétonCette précision est essentielle pour des tâches telles que le positionnement précis de la flèche ou le contrôle de la vitesse du mécanisme de distribution du béton.

Réaction rapide

La soupape a un temps de réaction rapide, ce qui est essentiel pour le fonctionnement rapide et efficace du camion de pompe à béton.Il peut rapidement changer la direction du débit du fluide hydraulique en réponse aux commandes de l'opérateur ou des signaux générés par le systèmeCette réaction rapide permet au camion-pompeur de s'adapter rapidement aux différentes conditions de travail, améliorant ainsi sa flexibilité opérationnelle globale.

Faible fuite

Grâce à son système d'étanchéité de haute qualité, la vanne présente des taux de fuite extrêmement faibles.en réduisant les pertes d'énergie et en assurant une transmission efficace de la puissance hydraulique vers les actionneursUne faible fuite contribue également à la longévité de la vanne et du système hydraulique global.
