Conception et structure

Matériau du corps de la vanne: Le corps de la vanne est fabriqué en acier allié de haute qualité, offrant une résistance élevée et une excellente résistance à l'usure.Cela lui permet de supporter la haute pression et les chocs fréquents dans le système hydraulique du camion de pompe à béton.

Actuateur électromagnétique: Il est équipé d'un puissant actionneur électromagnétique qui peut contrôler avec précision et rapidité le mouvement de la bobine de soupape.il possède de fortes capacités anti-interférences et des performances stablesLa partie "N9K4" du code représente les caractéristiques spécifiques de la bobine magnétique, telles que la classe d'isolation et le niveau de protection.

Mécanisme de scellement: La vanne est équipée d'un système d'étanchéité de haute qualité fabriqué à partir de matériaux spéciaux très résistants à l'huile, à l'usure et au vieillissement.prévenir les fuites d'huile hydraulique et garantir le fonctionnement normal du système hydraulique.

Principe de fonctionnement

Contrôle électromagnétique: Lorsque la bobine électromagnétique est chargée, elle génère un champ magnétique qui attire l'armature, entraînant ainsi le mouvement de la bobine de soupape.Selon l'état d'alimentation de la bobine électromagnétique, la bobine de soupape peut être passée à différentes positions, ce qui permet de changer la direction du débit d'huile hydraulique dans la soupape.

Caractéristiques du débit de type Y: Dans la configuration de type Y, lorsque la bobine de soupape est en position neutre, les ports A et B sont connectés au port du réservoir T, tandis que le port de pression P est bloqué.Cela permet un chemin de débit spécifique qui peut être utilisé pour des fonctions telles que le cylindre hydraulique flottant ou le système de déchargementLorsque la bobine de soupape est déplacée par l'actionneur électromagnétique, la direction du débit de l'huile hydraulique entre les ports P, A, B et T change,en contrôlant ainsi la direction de mouvement et la vitesse des composants hydrauliques dans le système hydraulique du camion de pompe à béton.

Caractéristiques de performance

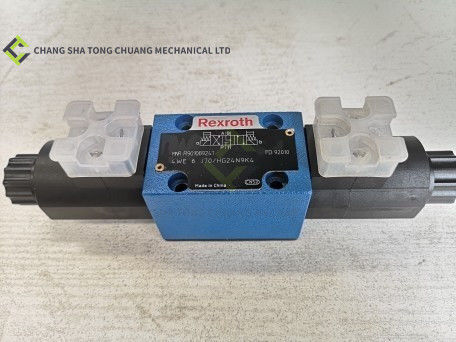

Réaction rapide: Grâce à sa conception avancée, la soupape de commande directionnelle électronique 4WE6J70/HG24N9K4 (Type Y), 4WE6J7X/HG24N9K4 - B15 a une vitesse de réponse rapide.Il peut changer rapidement la direction du débit de l'huile hydraulique, ce qui permet au système hydraulique du camion de pompe à béton de répondre rapidement aux commandes de l'opérateur, améliorant ainsi l'efficacité et la précision du travail de l'équipement.

Résistance à haute pression: Il est conçu pour résister à des pressions hydrauliques élevées, répondant aux exigences du système hydraulique haute pression du camion de pompe à béton.Il peut fonctionner de manière stable sans fuite ni dommage dans des conditions de haute pression, assurant la fiabilité et la sécurité de l'ensemble du système hydraulique.

Capacité de débit appropriée: Avec une taille nominale de 6, la vanne dispose d'une zone de débit appropriée pour assurer une capacité de débit suffisante.Cela garantit que les composants hydrauliques du système peuvent recevoir un approvisionnement adéquat en huile hydraulique, leur permettant de fonctionner sans heurts.

Faible consommation électrique: L'actionneur électromagnétique est conçu en vue d'économiser de l'énergie et consomme relativement peu d'énergie.Cela contribue non seulement à réduire la consommation d'énergie du système électrique du camion de pompe à béton, mais prolonge également la durée de vie de la batterie et d'autres équipements d'alimentation.
